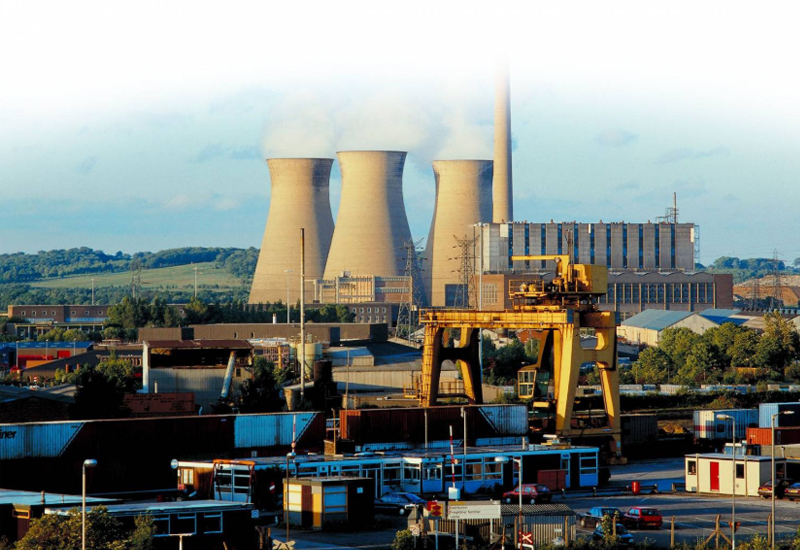

目前正在建設和籌劃建設的核電站中有些項目地處北方嚴寒地帶，如遼寧大連紅沿河核電基地。為了保證系統的正常和良好運作，必須對儀表及管道加以保溫措施。

保溫對象的分析目前在寒冷地區的電廠采取的保溫措施一般有兩種:伴熱和室內保溫。室內保溫是寒冷地區普遍采取的一種保溫方式，沃安電伴熱廠家通過把一些儀表及測量管線集中布置在一個封閉式的房間內保持房間內的溫度恒定來達到對儀表的保溫。

核電站中的設備主要分布在室內，分布在室內的設備就可以采用室內保溫.但由于核l一匕站有些儀表特別是輔助系統的一些儀表布置比較分散.免不了一些儀表及其測量管線(主要是一些就地儀表及測量管線)露天布置，特別是測量導管.因其較細而物料又不常流動，在冰凍地區必須采取保溫防凍措施以保證連接過程的密封系統中的物料不致產生凍結、冷凝、結晶、析出、汽化等現象。

儀表保溫及防凍措施的工作原理是通過伴熱媒休散發一定的熱量，通過直接或間接的熱交換補充被伴熱管道及儀表的熱損失，以達到升溫、保溫或防凍的目的，使儀表及其測量J扮線處j二匯常工作狀態3各種保溫方式的特點目前，室外儀表及測量管線主要采取以下兩種伴熱保溫措施:一種為傳統的蒸汽或熱水伴熱;另一種為電伴熱。

蒸汽伴熱是以加熱蒸汽為介質的伴熱方式，主要應用在以下場合:

(1)在環境溫度下有凍結、冷凝、結晶、析出等現象產生的物料的測量管線和監測儀表;

(2)在環境溫度下有凍結可能的分析取樣管線;

(3)不能滿足最低環境溫度要求的儀表及其測量管線。熱水伴熱是以熱水為介質的伴熱方式，適用于沒有蒸汽汽源或者不宜采用蒸汽的監測系統。

熱水伴熱是一種流體物料輸送!貯存的傳統保溫伴熱方式，但由于高溫水的溫度要遠高于流體所需保持的溫度，這樣往往造成能源浪費，而且高溫水伴熱保溫如維護不好在冬季易凍而影響生產，特別是在輸送貯存一些腐蝕性強的流體時.易造成管材局部蝕穿，嚴重威脅裝置的安全生產。

電伴熱是用電熱的能量來補充被伴熱體在工藝流程中所散失的熱量，從而維持流動介質最合理的工藝溫度。電伴熱系統一般由配電箱、控制電纜、電伴熱帶及其附件組成。

附件包括電源、接線盒、中間接線盒、二通或三通終端接線盒及溫控器。其中電熱帶是發熱部件，沃安技術人員按其作用方式可分為恒功率電熱帶和變功率電熱帶(又叫自限溫電熱帶)兩種。

沃安恒功率電熱帶單位長度的發熱量恒定，它不會隨外界環境、保溫材料、伴熱的材質變化而變化，通常受溫度傳感器放在某點位置而變化。恒功率電熱帶的通斷由溫控器控制，能較準確的控制介質的溫度，但由于溫控器檢測的只是一點的溫度，因而不能反映整條被伴熱管線的溫度情況，具有一定的局限性。

自限溫電熱帶溫度控制過程是由材料本身自動調節完成的，其控制溫度不會過高也不會過低。

自控溫電伴熱帶不需控溫裝置即能自動有效地控制伴熱溫度在一定范圍內，發熱均勻，可以纏繞，不怕重疊，無局部過熱，可以任意剪短，施工簡單，安裝方便，不需日常維護，運行費用低，能遠蹌離控制，無噪音，無污染，節省能源。

核電站儀表伴熱方式的選擇與蒸氣和熱水伴熱相比電伴熱有如下優點:

(1)蒸汽或熱水伴熱管與工藝管線之間只有線接觸，換熱效率一般為48%左右，而電伴熱產品呈扁平狀，借助鋁膠可形成較寬的熱交換，其熱效率高達95%左右。

(2)蒸汽和熱水熱能傳輸的損失比電能傳輸損失要大得多，當被加熱管離熱源較遠，則沿線損失很多.而電源傳遞損耗就較少。

(3)理想的伴熱管線要求一年四季的伴熱量甚至每晝夜的伴熱量能隨氣溫變化而變。

恒功率電伴熱 RDP2-J4-40

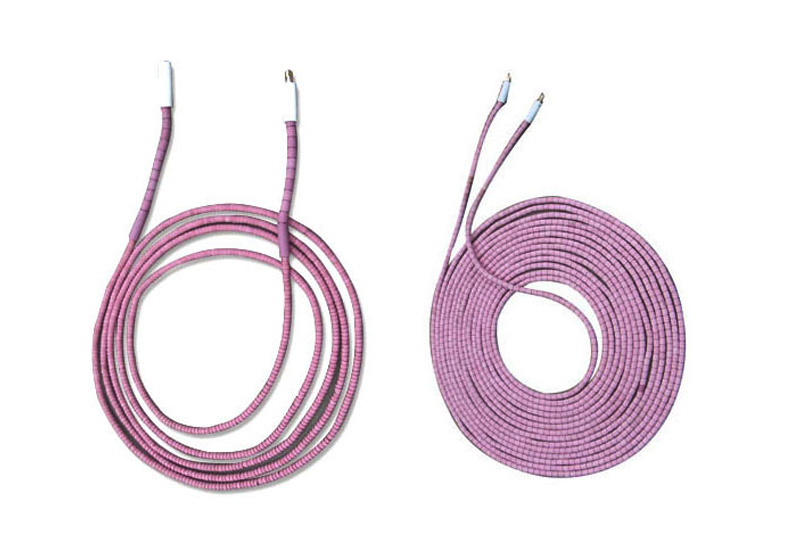

履帶式陶瓷加熱繩
